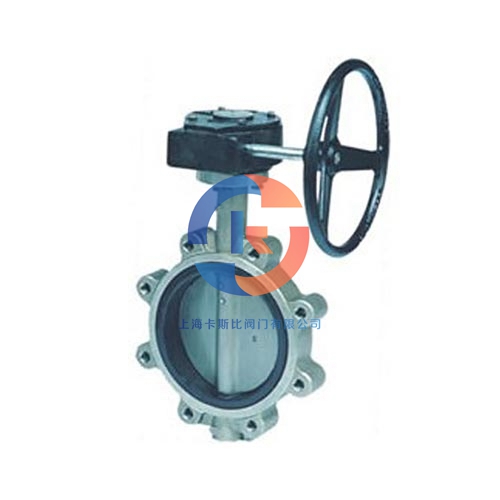

快速關閉蝶閥結構迅速關掉閥關鍵安裝在汽輪發電機抽氣管路、焦?fàn)t煤氣余熱發電設備（TRT）進氣口路等高線級別系統軟件，作緊急切斷閥用；在設備陷入危機工作狀況時，快速關閉蝶閥結構在0.3~0.8s內執行應急關閥，完成管道介質靠譜斷開，有效預防汽輪發電機尾端蒸氣和凝結水倒流或斷開燃?xì)夤苈罚S護整機的安穩性。

迅速關掉閥由分配閥、齒條、液壓缸傳動系統、液壓系統、閘閥自動控制系統五絕大多數構成。各部件相對高度集成為一個總體，結構緊湊，快速關閉蝶閥結構大大節省了占地面積室內空間。

分配閥為三偏心金屬材料密封蝶閥，在傳統雙軸力結構基礎上配備與眾不同的角軸力設計方案，靈活運用凸輪軸效用，閘閥自動控制系統使閘閥啟閉時密封副一瞬間觸碰、瞬間擺脫，規避了磨擦和卡擠，損壞小、耐熱、啟閉輕輕松松、密封性靠譜。齒輪齒條傳動設備結構緊湊，直接與液壓缸相接，液壓缸尾端并沒有彈簧裝置，清除快關時的慣性力沖擊性，增加閘閥使用期限。

液壓系統依據快關動力裝置的差異，分成扭簧儲能快關和儲能器儲能快關兩類。閘閥正常的啟閉動力裝置一般由液壓系統里的汽油泵發電機組給予，也可以來自汽輪發電機服務器配套設施液壓系統。正常的啟閉速率由流量閥調整操縱。

閘閥自動控制系統按主邏輯性元器件類型可分為一般繼電器型PLC智能控制系統型，在出廠配套設施一般為普通繼電器型，閘閥自動控制系統需PLC智能控制系統型需在訂購時表明。系統軟件除配有正常的開閥、正常的關閥、終止、迅速關閥等常規控制姿勢外，還設有開啟情況15百分比行程安排“擺動”作用，以防止閘閥卡阻。

閘閥自動控制系統內裝有就近控制回路和遠程控制連動控制回路。就近控制回路主要運用于當場調節，快速關閉蝶閥結構正常運轉時一般均使用遠程控制連動控制回路。

液壓系統電液換向閥操縱特點一般為正功效型，即繼電器供電系統碟閥打開、跳停碟閥關閥；反之為反作用力型?；九涮自O(shè)施電液換向閥為正功效型，選用反作用力型應訂購時表明。
